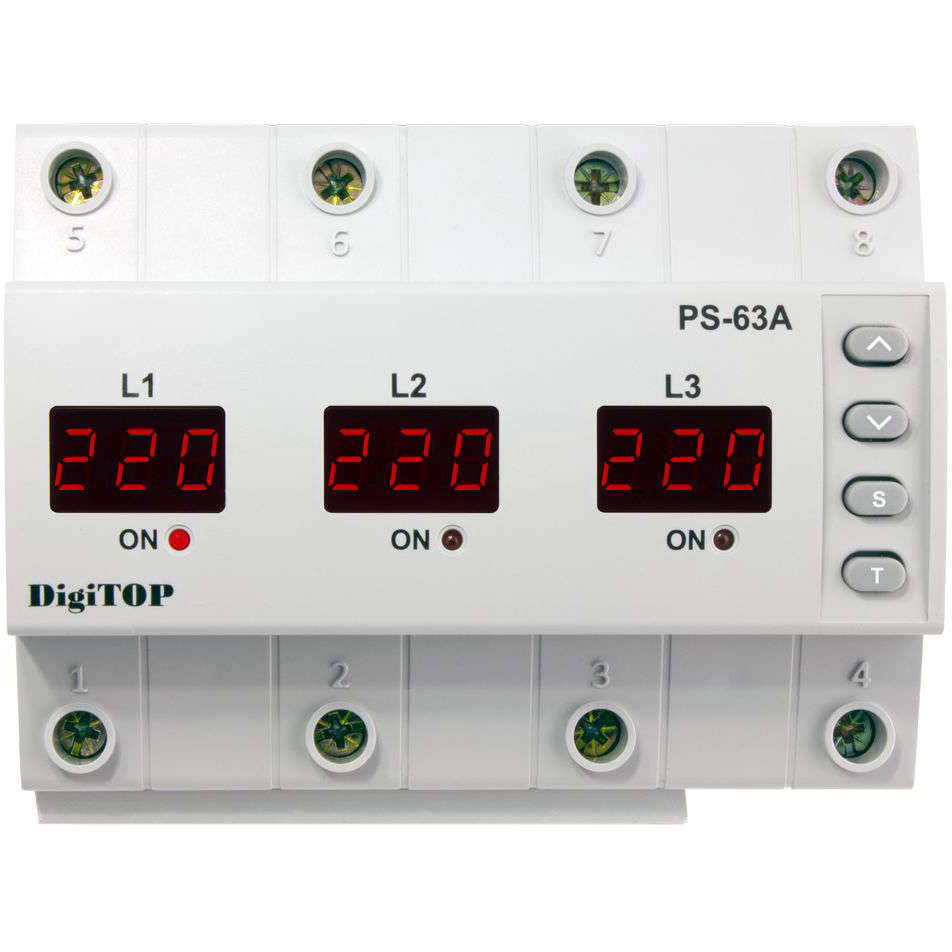

Releu de protectie tensiune trifazat, comutator automat de faza, 63A, DigiTop, PS-PRO-63A

Releul comutator automat de faza si protectie tensiune PS-63A este destinat pentru alimentarea consumatorilor monofazati industriali si casnici de la un circuit cu trei faze, cu scopul de a oferi o sursa de alimentare sigura, garantata si eficienta a echipamentelor monofazate si de a le proteja de oscilatiile tensiunii. Curentul nominal este de 63A pe fiecare faza.
Dispozitivul este gestionat de un microcontroler care analizeaza tensiunea intr-o retea electrica trifazata si afiseaza valorile reale pe indicatoarele digitale pentru fiecare faza. Comutarea iesirii in sarcina se realizeaza prin releele electromagnetice, iar alimentarea dispozitivului are loc din fazele controlate.
Utilizatorul seteaza limitele admisibile de comutare/declansare pentru tensiune, faza prioritara, timpul de intarziere la pornire, timpul de intarziere a comutarii pentru faza de rezerva si timpul de intarziere inainte de a reveni la faza de prioritate. Toate valorile setate sunt stocate in memoria nevolatila.
Dispozitivul se instaleaza pe o sina de montaj cu latimea de 35 mm, ocupand 7 module.
Caracteristici tehnice:
- tensiunea masurata (V): 50-400;
- timpul de oprire la limita superioara (sec.): 0.02;
- timpul de oprire la limita inferioara (U mas. <120V, sec.): 0.02;
- eroare a voltmetrului (%), nu mai mult de: 1;
- curentul nominal la contactele releului cu sarcina activa (A): 63;
- control pe iesire impotriva sudarii contactelor: da;
Parametrii definiti de utilizator:
- limita inferioara de oprire (V): 120-200 (170 setat din fabrica);
- limita superioara de oprire (V): 210-270 (250 setat din fabrica);
- faza prioritara: L1, L2,L3, OFF (OFF setat din fabrica);
- timpul de intarziere al pornirii sarcinii (sec.): 0-600 (15 setat din fabrica);
- timpul de intarziere pentru revenirea la faza prioritara (sec.): 5-600 (15 setat din fabrica);
- timpul de intarziere al comutarii la limita inferioara, la 120V< U mas. < U stab. (sec.): 1-10 (1 setat din fabrica).
